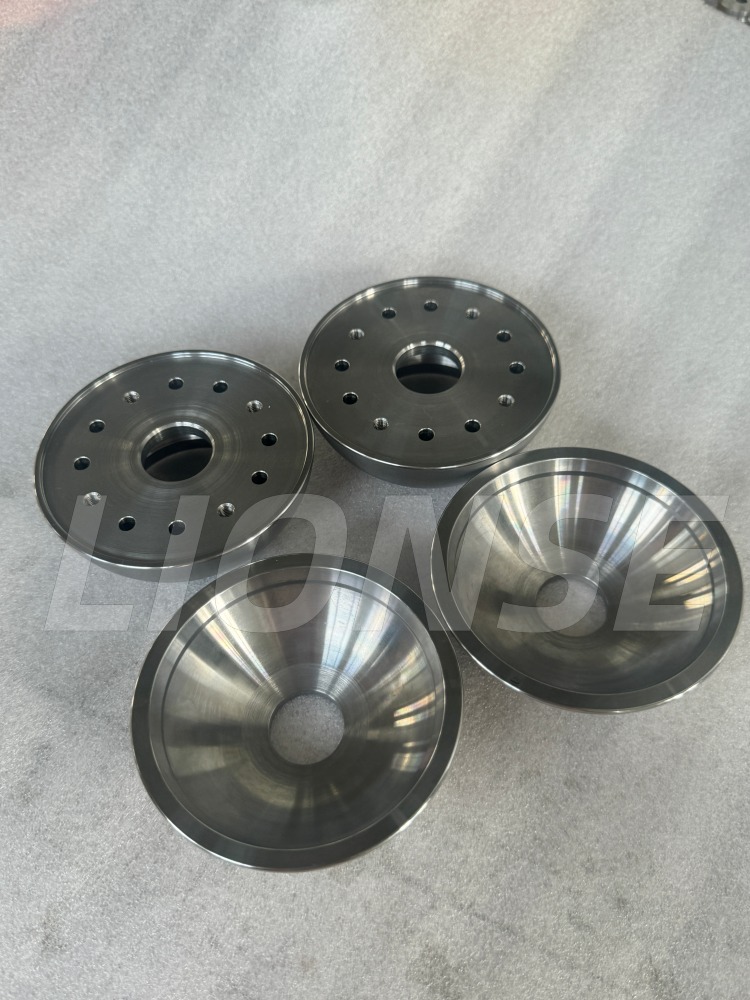

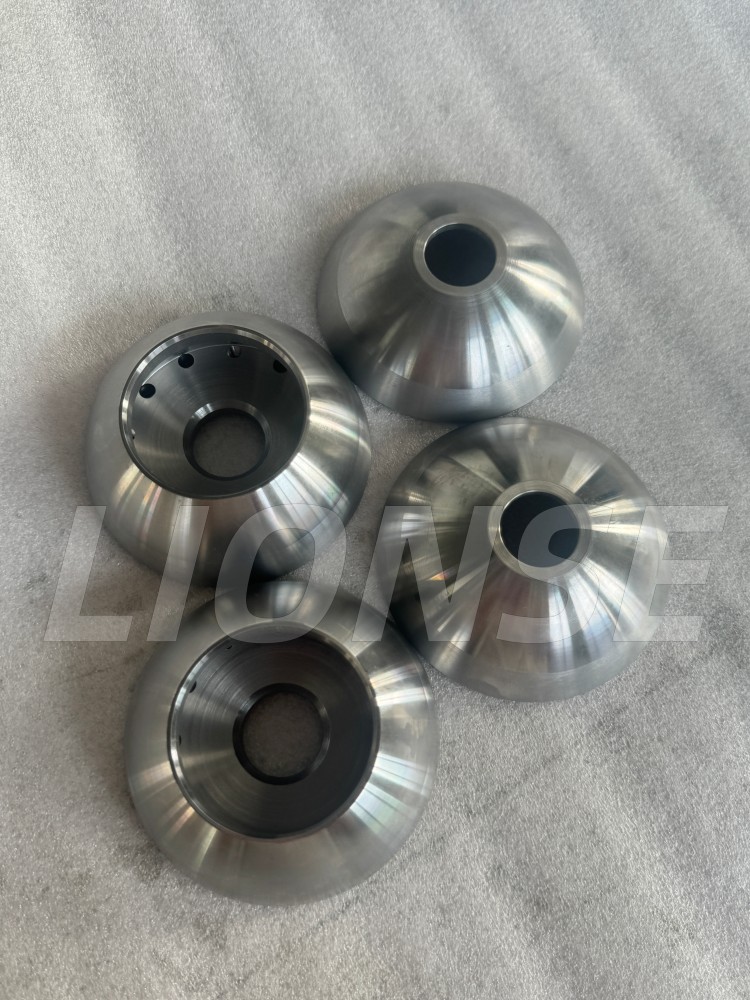

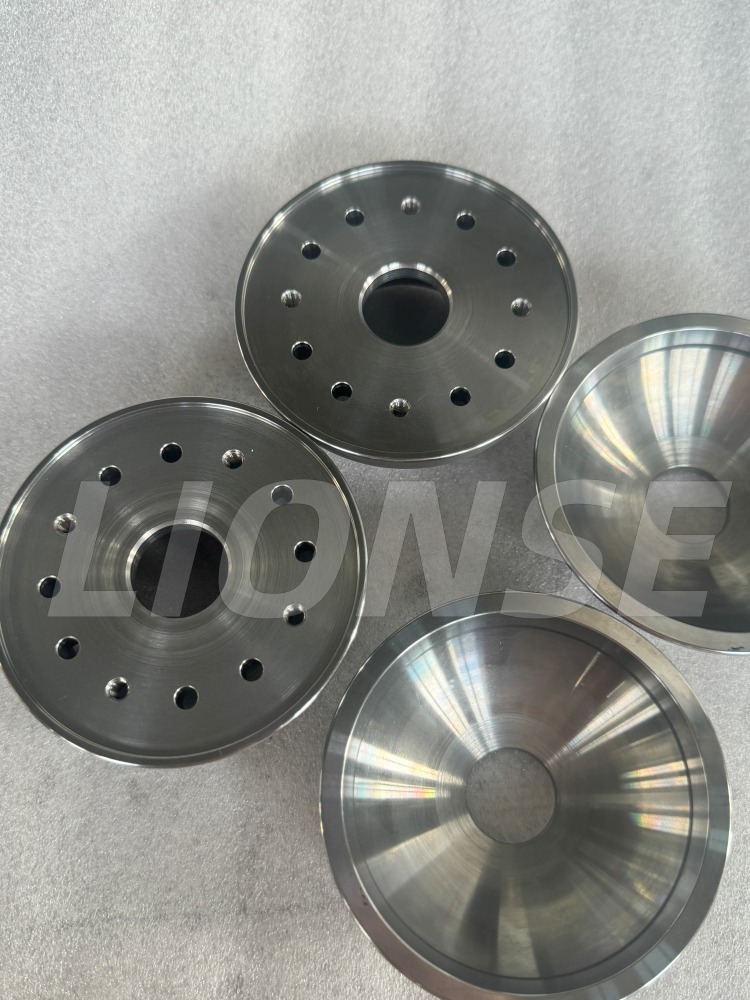

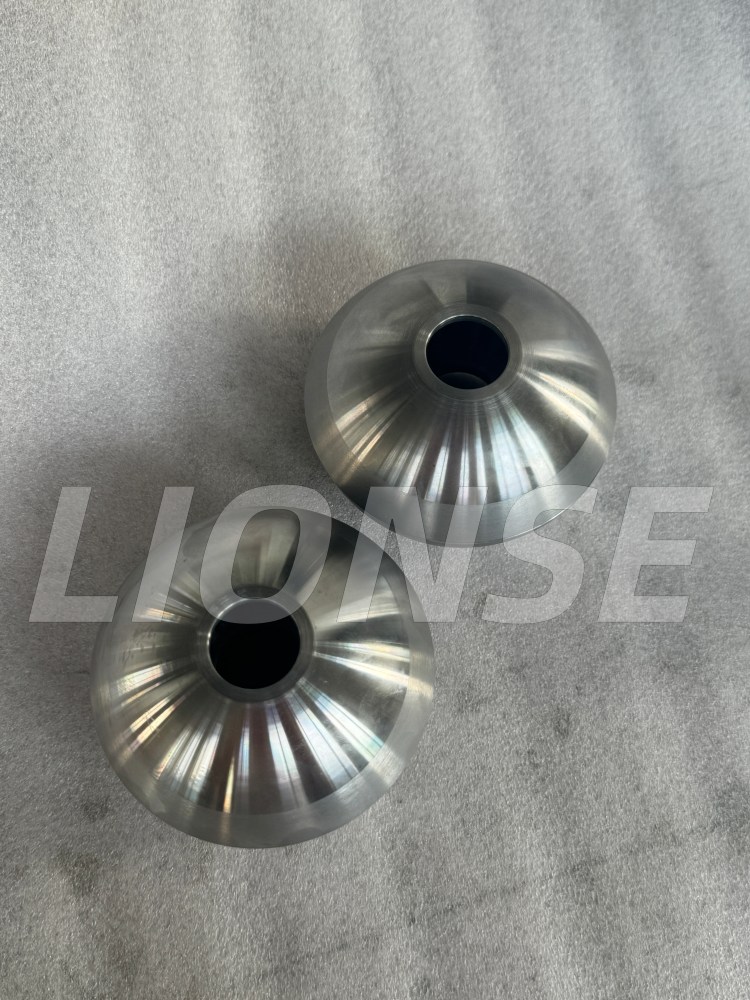

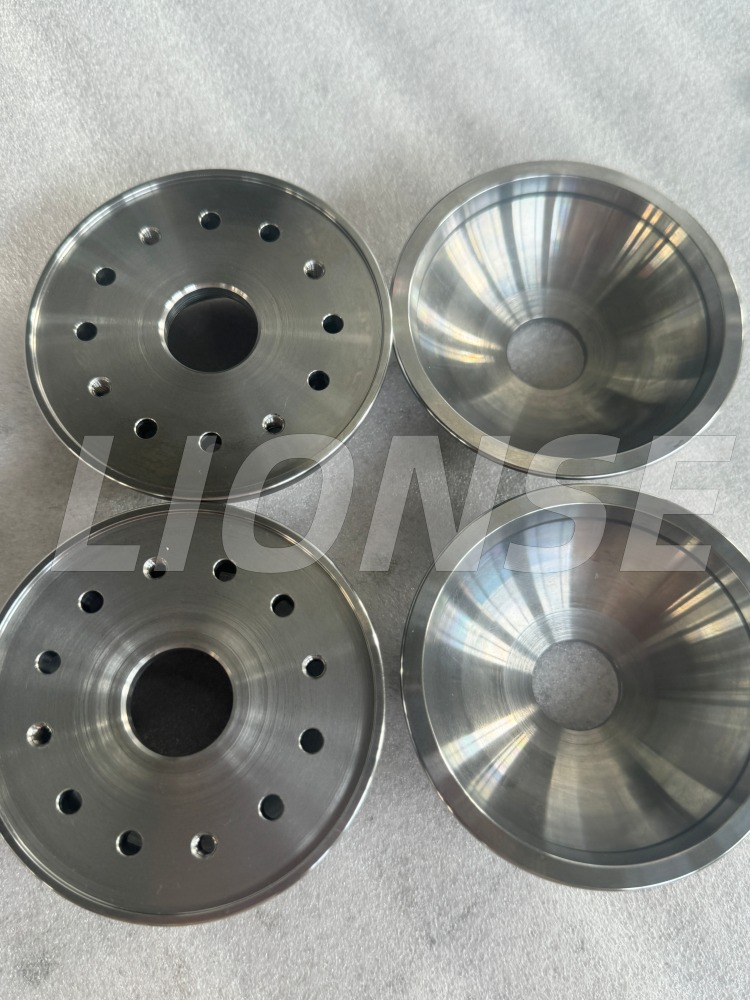

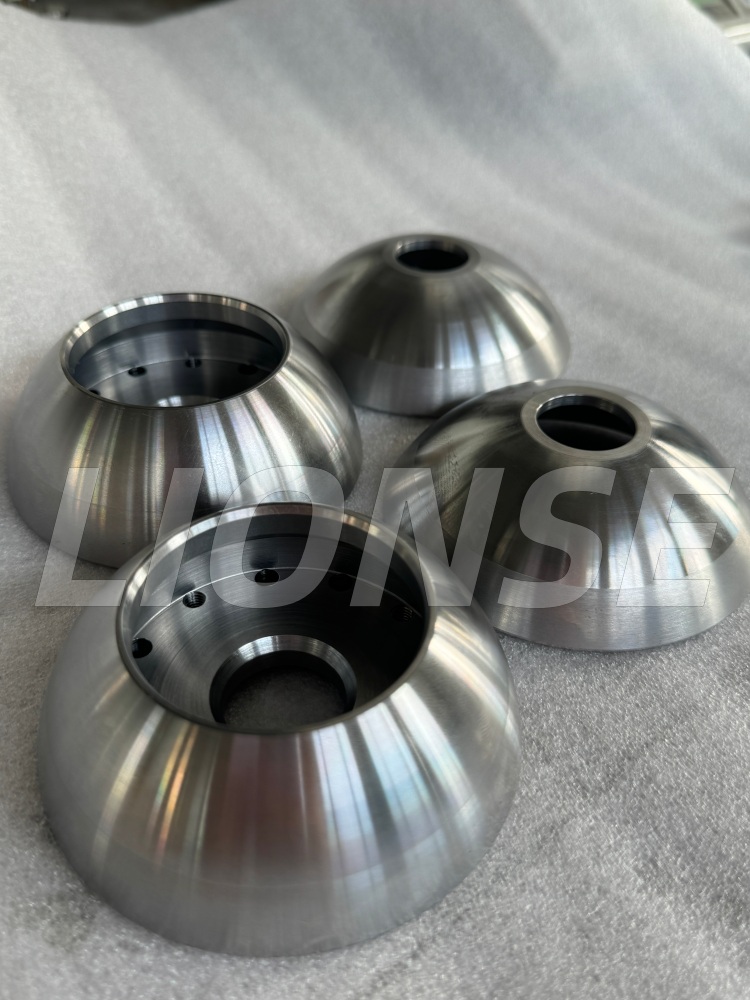

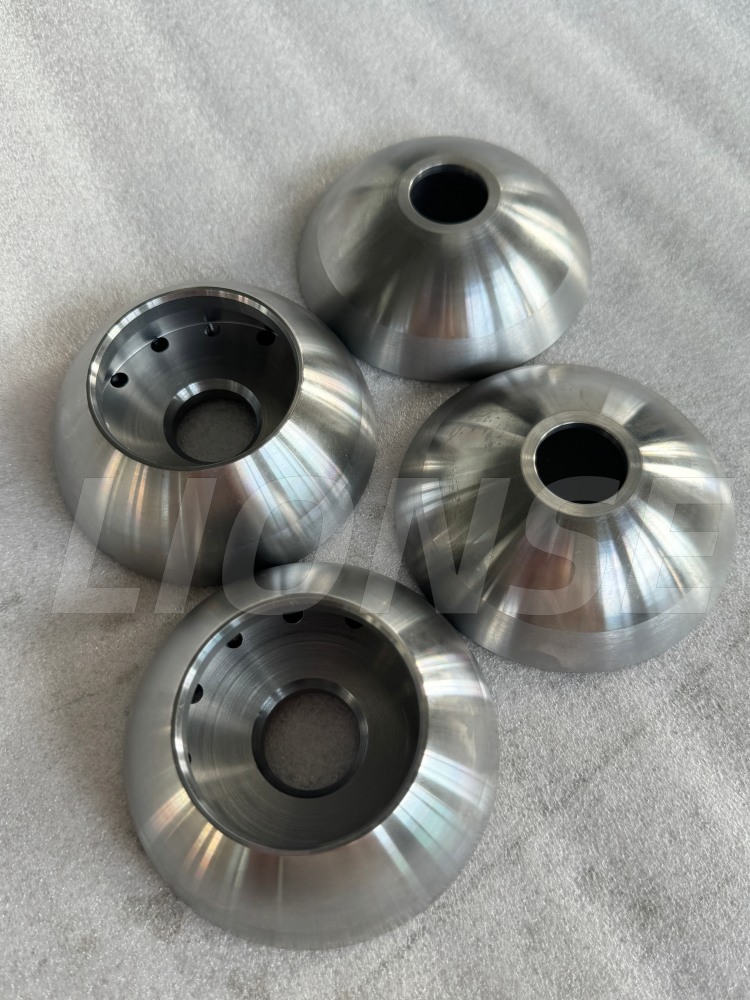

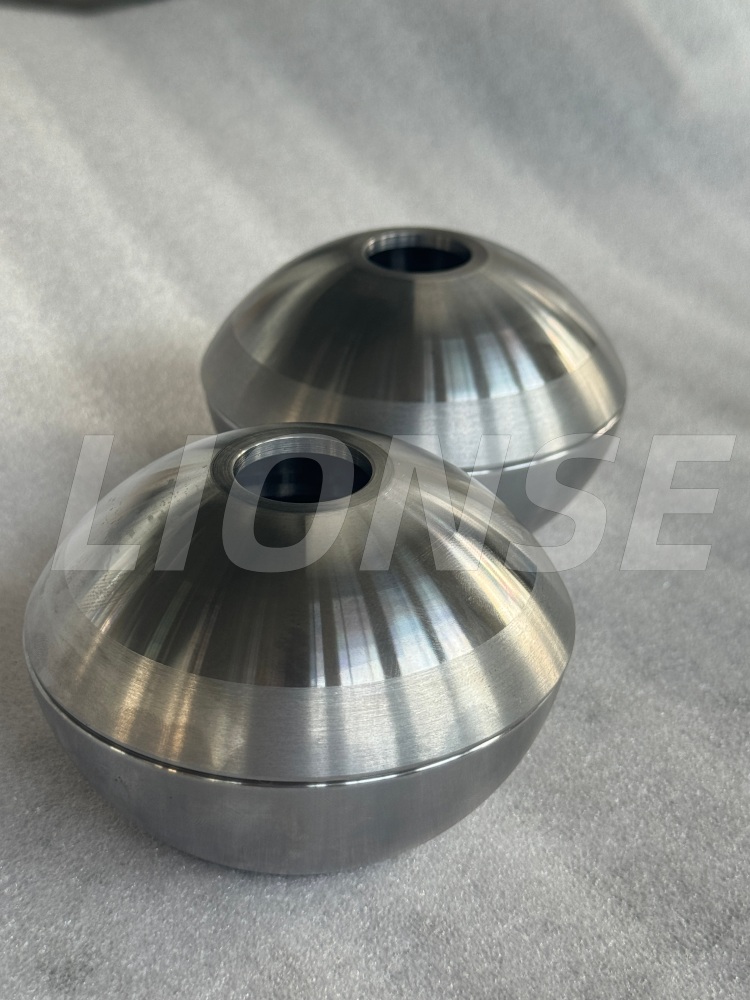

Этот разъемный шар служит основным компонентом орбитальных шаровых кранов. Прецизионная обработка на станке с ЧПУ из кованого прутка стали 20CrNiMo (AISI 8620) вместо литья. Орбитальный шаровой клапан, изготовленный на станке с ЧПУ, служит основным компонентом орбитальных шаровых кранов. Состоящий из верхнего и нижнего полушариков, он отличается высокой точностью размеров благодаря сферической поверхности, внутреннему отверстию и отверстиям для сброса давления, выполненным токарно-фрезерным управлением с ЧПУ. Термическая обработка с цементацией и закалкой не является обязательной для достижения износостойкой поверхности и прочной сердцевины для условий ударных нагрузок под высоким давлением.
Как профессиональный производитель станков с ЧПУ, Lionse может предоставить как версии с отверстиями (с отверстиями для сброса давления), так и версии без отверстий. Широко используются в орбитальных шаровых кранах для нефтяной, химической и энергетической промышленности.
Орбитальный шаровой кран прецизионной обработки на станке с ЧПУ состоит из двух полушаровых частей: верхнего шара и нижнего шара. Сферическая поверхность, внутреннее отверстие, установочные ступеньки и отверстия для сброса давления обработаны токарно-фрезерным станком с ЧПУ с жесткими размерными и сферическими геометрическими допусками. В качестве компонента из цементируемой стали он доступен для последующей цементации и закалочной термообработки. После термообработки твердость поверхности достигает HRC58-62, что обеспечивает отличную износостойкость и противоэрозионные характеристики, в то время как сердечник сохраняет хорошую прочность, чтобы выдерживать высокое давление и ударные условия работы.
| Название продукции |
Орбитальный шаровой кран с ЧПУ |
| Материальные возможности | 20CrNiMo (AISI 8620) |
| Бренд |
ЛЕВ |
| Обработка поверхности |
По требованиям заказчика |
| Источник |
Циндао, Китай |
По сравнению с альтернативами на основе нержавеющей стали (дуплексная сталь 316L, 2205 с наплавкой из стеллита), 20CrNiMo (AISI8620) обеспечивает превосходные комплексные экономические показатели для прецизионных компонентов орбитальных шаровых кранов с ЧПУ с разъемными шарами для нефтяной, химической и энергетической отраслей.
Кованый стержень из 20CrNiMo значительно дешевле, чем из нержавеющей стали 316L и дуплексной стали 2205. Износостойкие характеристики поверхности достигаются за счет науглероживающей термообработки, а не использования дорогостоящего высоколегированного базового материала, что снижает затраты сырья на заготовки для разъемных шаров.
Орбитальные шарики с жестким уплотнением металл-металл, изготовленные из нержавеющей стали, требуют наложения из кобальтового сплава Stellite для достижения износостойкости HRC58-62. Стеллитовый материал дорог, наплавка приводит к высокому проценту брака и требует трудоемкой повторной механической обработки после сварки.
Для 20CrNiMo заданная твердость поверхности HRC58‑62 достигается только за счет проверенной цементации и закалки. Никакой наплавки не требуется, что позволяет сократить основные производственные затраты и снизить производственные риски.
В ковано-отожженном состоянии 20CrNiMo имеет умеренную твердость. Изделия сложной геометрии, включая сферическую уплотнительную поверхность, внутреннее отверстие, установочные выступы и отверстия для сброса давления, могут быть эффективно обработаны на станке с ЧПУ. Износ инструмента ниже по сравнению с твердыми марками нержавеющей стали, что сокращает время цикла обработки и снижает затраты на обработку на станках с ЧПУ.
Компания LIONSE завоевала заслуженную репутацию в отрасли обработки станков с ЧПУ благодаря качеству, надежности, экономичности и своевременной доставке. Чтобы оправдать ваши ожидания от ваших проектов, наша команда механиков и инженеров будет тесно сотрудничать на всех этапах разработки продукта, от прототипа до производства. Мы понимаем, что каждый проект и его применение уникальны, поэтому мы предлагаем каждому клиенту уникальное, но практичное решение, включая услуги точной механической обработки и индивидуальную обработку поверхности.Связаться с намисегодня и давайте начнем создавать ваши детали.
LIONSE уже более 15 лет является мировым поставщиком титановой продукции, металлообработки и подшипников. Отрасли, которые мы обслуживаем, включают хирургические имплантаты и инструменты, автомобильные детали, химические устройства, энергетику, горнодобывающее оборудование, самолеты, насосы и т. д. LIONSE — ваш надежный поставщик.
Все наши разъемные шары орбитальных клапанов изготовлены на прецизионном станке с ЧПУ из кованого стального стержня, а не отлиты. Сферическая поверхность, внутреннее отверстие и отверстия для сброса давления обработаны токарно-фрезерной обработкой для обеспечения жестких допусков.
20CrNiMo позволяет избежать дорогостоящей наплавки стеллитом. Его сырьевые материалы и общие производственные затраты ниже для некоррозионной работы под высоким давлением. Нержавеющая сталь с твердым покрытием предпочтительнее для агрессивных сред, но ее общая стоимость выше.
Да. Доступны как просверленная версия с отверстиями для сброса давления, так и непросверленная глухая версия, изготовленная строго по вашему чертежу.
